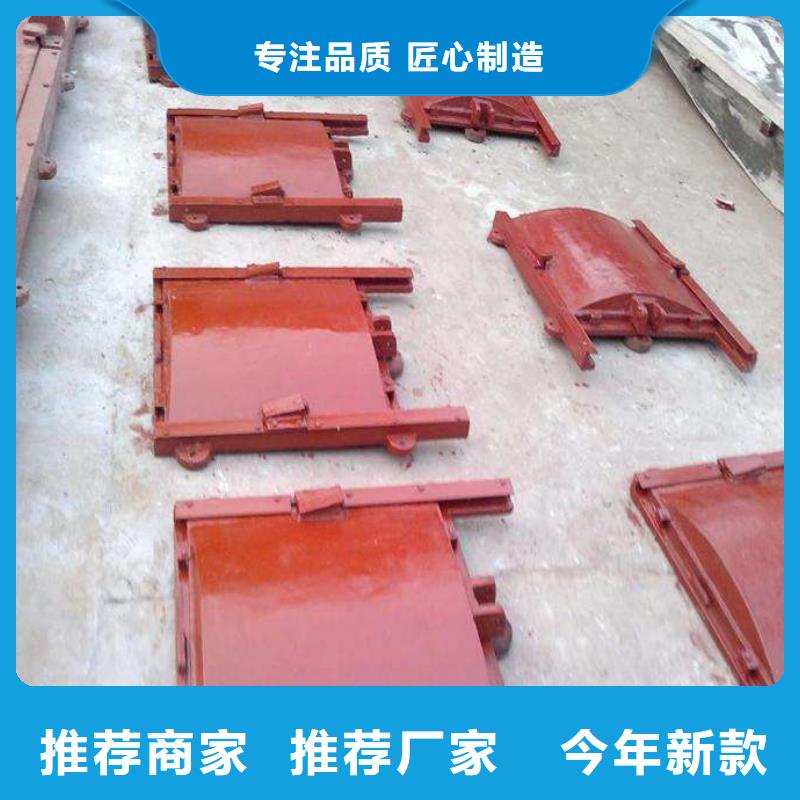

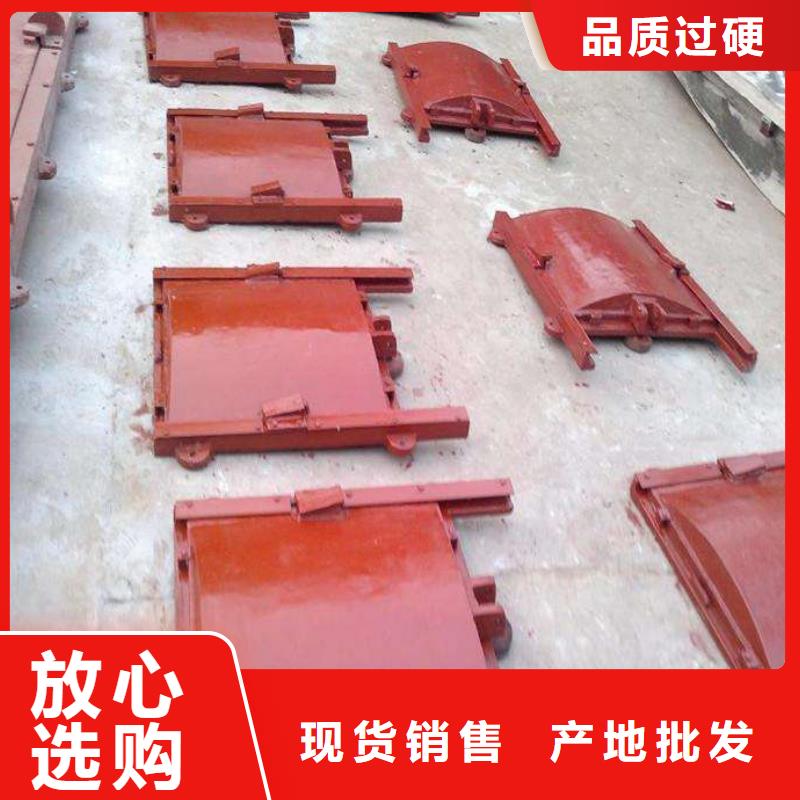

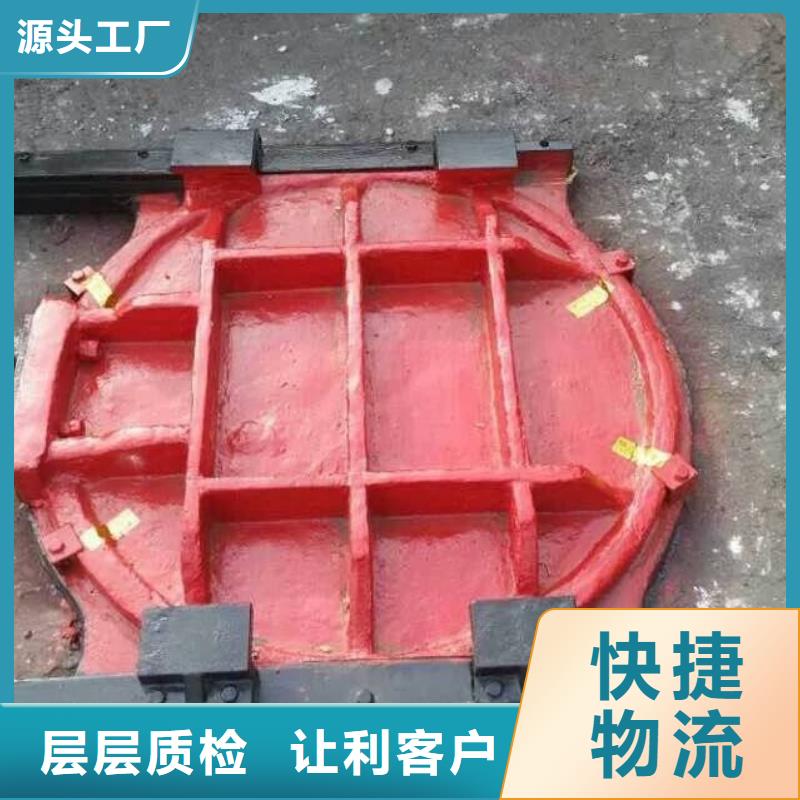

【盐都】 当地 铸铁闸门铸铁圆闸门应用范围广泛

注意事项：  铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。  建议客户谨慎安装，如有不会可以咨询本厂工程师。@

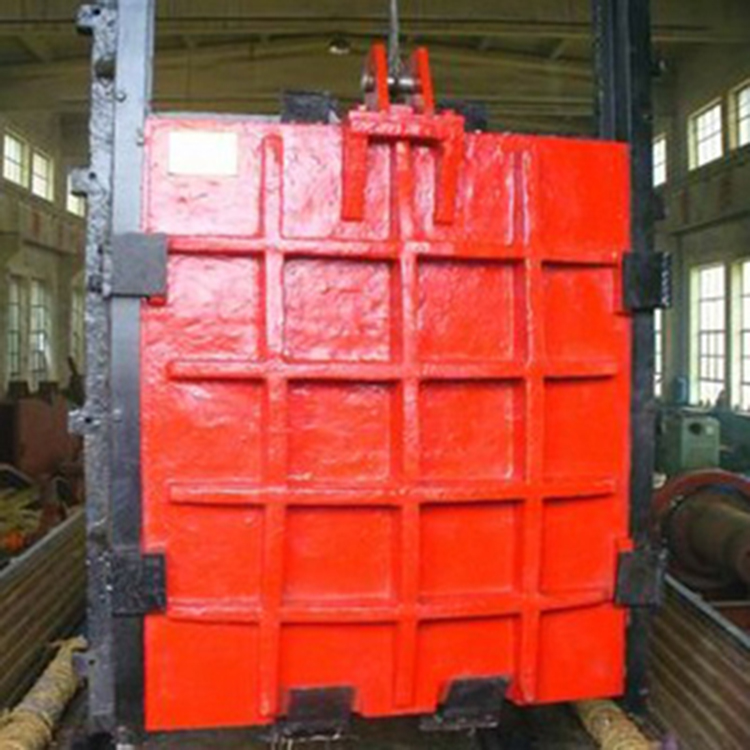

 一、总体结构及安装方式  1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：  单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)；  双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。  b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。

    靠壁式                                 附壁式

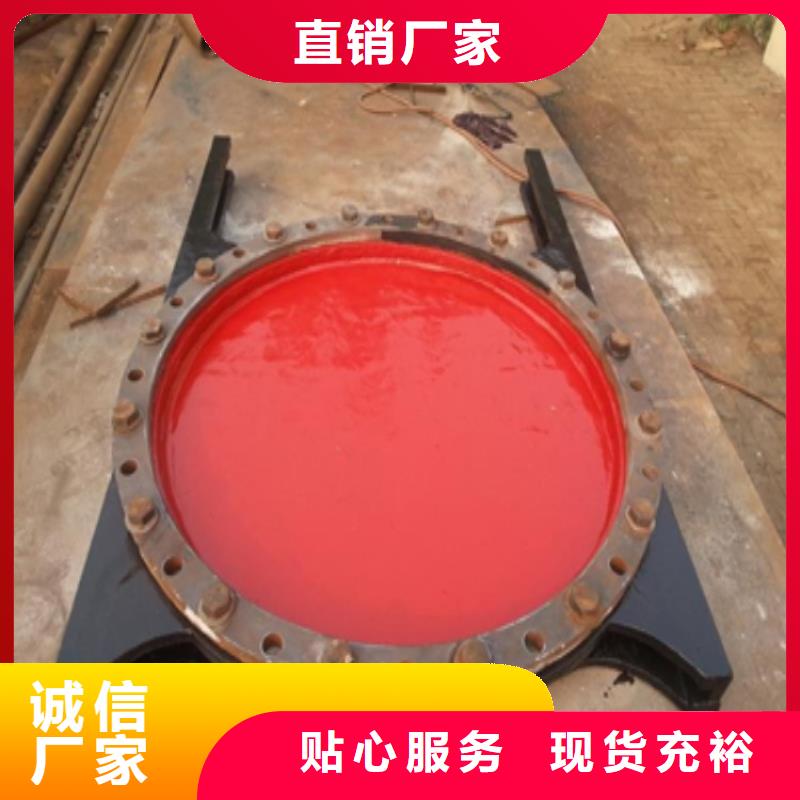

    法兰式                           下开式  c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。  d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。  e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。  f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。

吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。

                           表 2                          mm  闸门孔口规格  板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000  ≥14  注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。    吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。  传动螺杆  传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的安全系数不小于5，螺杆的柔度不大于200。 楔紧装置   在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。   销轴与螺钉、螺栓等紧固件  所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的安全系数应不小于5。

整扇闸门的滑道承压面在同一平面内，其平面度误差≤1mm。 b．  滑道承压面与止水座基准面的平行度误差≤5mm。  c． 吊耳孔的纵横向中心线距离的允许偏差为±0.5mm； d．  吊耳孔应保持各自同心，其倾斜度应不大于1/2500。  2.3螺杆启闭机的安装 （1）螺杆启闭机为成品  （2）我公司将按照设计图纸及厂家指导，直接安装，安装的要求和安装允许的偏差应遵照《水利水电工程启闭机制造、安装和验收规范》（DL/T5019-94）中的有关条款规定。安装好的启闭机附属设备、附件等各项性能应符合设计要求。 （3）焊缝焊接工艺措施  说明：a.本工程闸门所有部件为铸铁材料，连接均采用穿销、螺栓及高强螺栓，无特殊焊接工艺。b.多数焊接均为与预留插筋焊接起稳固作用。  焊接设备及焊材  手工弧焊焊接设备采用交流焊机BX-500。焊接设备及有关设施由专人负责管理，并由专业人员定期进行维护、保养及检修。  焊材  焊材的规格、型号和其它技术要求符合招标文件及有关技术文件规定，与母材相应，评定合格并经监理工程师审批后方可用于焊接。  焊接工艺要求  焊接环境出现下例情况时，采用有效措施后才可施焊：

风速：大于8m/s； 相对湿度大于90%； 环境温度低于-5度； 雨天和雪天的露天施焊；  每条焊缝应一次连续焊完，当因故中断焊接时，采取防裂措施。在重新焊接前，将表面清理干净，确认无裂纹后，方可按原工艺继续施焊。  焊接完毕，焊工应进行自查。由焊接记录人员进行编号记录，并由焊工在记录上签字。@
